Bagaimana produsen komponen struktur baja yang dapat disesuaikan untuk berbagai rangkaian peralatan mengoptimalkan desain struktural komponen struktur baja untuk meningkatkan kapasitas menahan beban dan ringan?
Di kustomisasi dan pembuatan komponen struktur baja untuk set peralatan lengkap , mengoptimalkan desain struktural untuk secara bersamaan meningkatkan kapasitas menahan beban dan mencapai bobot yang ringan adalah isu utama dalam menyeimbangkan kinerja, biaya, dan efisiensi. Proses ini memerlukan penggabungan sifat material, prinsip mekanis, proses manufaktur, dan kondisi kerja aktual untuk mencapai tujuan melalui strategi desain yang sistematis. Berikut penjelasan rinci tentang metode spesifik dari berbagai dimensi:
1. Optimasi berdasarkan sifat material: Pilih "fondasi" yang tepat untuk mendapatkan hasil dua kali lipat dengan setengah usaha
Pemilihan dan penerapan material yang masuk akal merupakan prasyarat untuk optimasi struktural. Kekuatan, ketangguhan, kepadatan, dan parameter lain dari baja yang berbeda sangat bervariasi, dan parameter tersebut harus disesuaikan secara akurat sesuai dengan persyaratan penahan beban komponen, lingkungan kerja, dan faktor lainnya.
Penerapan baja berkekuatan tinggi: Menggunakan baja paduan rendah berkekuatan tinggi dengan kekuatan luluh yang lebih tinggi (seperti Q355, Q460, dll.) dapat mengurangi ketebalan material dalam kondisi menahan beban yang sama dan secara langsung mengurangi bobot mati struktur. Misalnya, balok penahan beban pada awalnya dirancang menggunakan baja Q235 dengan ketebalan 20mm. Setelah menggunakan baja Q355, ketebalannya bisa dikurangi menjadi 16mm, bobotnya berkurang 20%, dan daya dukungnya tidak terpengaruh.
Distribusi material yang dibedakan: Menurut karakteristik tegangan setiap bagian struktur, material berkekuatan tinggi digunakan di area bertekanan tinggi dan material biasa digunakan di area bertekanan rendah untuk mencapai "baja yang baik digunakan pada bilahnya". Misalnya, baja berkekuatan tinggi digunakan pada bagian dasar peralatan dengan konsentrasi tegangan, sedangkan baja karbon biasa digunakan pada bagian pendukung tambahan, yang tidak hanya dapat memastikan kekuatan keseluruhan tetapi juga mengontrol biaya dan berat.
Eksplorasi material baru: Dalam skenario dengan persyaratan ringan yang sangat tinggi (seperti struktur baja peralatan bergerak), paduan aluminium atau material komposit (seperti material komposit berbasis resin yang diperkuat serat karbon) dapat digunakan pada bagian yang tidak menahan beban untuk membentuk struktur hibrida dengan baja. Namun, perhatian harus diberikan pada metode penyambungan dan kompatibilitas bahan yang berbeda untuk menghindari kegagalan struktural akibat korosi elektrokimia atau ketidaksesuaian sifat mekanik.
2. Optimalisasi topologi bentuk struktural: menjadikan transmisi gaya lebih "efisien"
Optimalisasi topologi adalah menemukan bentuk distribusi material yang optimal sesuai dengan beban dan batasan dalam ruang desain tertentu melalui algoritma matematika, sehingga mencapai "penghilangan sampah dan mempertahankan esensi", dan memastikan kapasitas menahan beban sekaligus mengurangi berat.
Hapus material yang berlebihan: Gunakan perangkat lunak analisis elemen hingga (FEA) untuk mensimulasikan keadaan tegangan struktur, identifikasi "area berlebihan" dengan tegangan lebih rendah dan potonglah. Misalnya, desain kolom peralatan tradisional sebagian besar berstruktur padat. Setelah optimasi topologi, dapat dirancang sebagai kisi berongga atau struktur berdinding tipis dengan rusuk penguat, menahan material yang cukup pada titik konsentrasi tegangan, mengurangi material di area non-tekan, mengurangi berat lebih dari 30%, dan meningkatkan kekakuan.
Referensi struktur bionik: Struktur biologis di alam (seperti sarang lebah dan tulang burung) memiliki karakteristik "ringan dan berkekuatan tinggi", dan prinsipnya dapat diterapkan pada desain struktur baja. Misalnya, panel platform peralatan dirancang sebagai struktur sandwich sarang lebah, dan lapisan inti menggunakan baja berdinding tipis, yang tidak hanya mengurangi bobot, tetapi juga meningkatkan kapasitas menahan beban secara keseluruhan melalui efek beban tersebar dari struktur sarang lebah.
Optimalisasi bentuk penampang: Bentuk geometris penampang komponen mempunyai pengaruh yang signifikan terhadap daya dukung. Pada luas penampang yang sama, momen inersia dan modulus penampang penampang berbentuk I, berbentuk kotak, dan lingkaran lebih besar, serta ketahanan lentur dan torsi lebih baik. Misalnya, poros penggerak menggunakan bagian tabung melingkar berongga, bukan baja bulat padat, dan ketahanan torsi pada dasarnya sama ketika bobot dikurangi 50%; balok melintang menggunakan bagian berbentuk I, bukan bagian persegi panjang, dan daya dukung lentur dapat ditingkatkan sebesar 40% pada bobot mati yang sama.
3. Optimalisasi metode sambungan: Mengurangi "beban ekstra" dan meningkatkan kekakuan secara keseluruhan
Titik sambungan merupakan titik lemah pada struktur baja. Metode penyambungan yang tidak masuk akal akan menambah bobot, mengurangi kekakuan keseluruhan, dan bahkan menyebabkan konsentrasi tegangan. Optimalisasi desain sambungan perlu memperhatikan kekuatan, ringan dan kelayakan konstruksi.
Optimalisasi sambungan las: Gunakan las kontinu alih-alih las terputus-putus untuk mengurangi total panjang las sekaligus memastikan kekuatan sambungan; untuk sambungan pelat tebal, gunakan las alur sebagai pengganti las fillet untuk mengurangi volume las dan zona yang terkena panas, serta mengurangi tegangan tambahan yang disebabkan oleh deformasi pengelasan. Selain itu, posisi las dioptimalkan melalui analisis elemen hingga untuk menghindari pengaturan las pada titik konsentrasi tegangan dan meningkatkan keandalan simpul.
Desain sambungan baut yang disempurnakan: Spesifikasi dan kuantitas baut dihitung secara akurat sesuai dengan ukuran gaya untuk menghindari penggunaan spesifikasi besar atau terlalu banyak baut secara membabi buta. Misalnya sambungan flensa suatu peralatan tertentu pada awalnya dirancang menggunakan 12 baut M20. Setelah analisis gaya, disesuaikan dengan 8 baut M18, yang tidak hanya memenuhi persyaratan kekuatan tetapi juga mengurangi konsumsi material baut dan flensa.
Proses pencetakan terintegrasi: Untuk komponen kompleks, proses pembengkokan keseluruhan, pemotongan laser, dan pengosongan digunakan untuk mengurangi jumlah penyambungan. Misalnya, jika struktur rangka peralatan disambung dengan beberapa pelat baja, berat las dan konektor akan bertambah. Namun, dengan membengkokkan seluruh pelat baja ke dalam badan rangka melalui mesin pembengkok besar, 70% titik penyambungan dapat dikurangi, bobot dapat dikurangi sebesar 15%, dan kekakuan keseluruhan dapat ditingkatkan secara signifikan.
4. Memperkuat kekakuan dan stabilitas: Hindari "ketidakstabilan karena ringan"
Desain yang ringan harus didasarkan pada kepastian kekakuan dan stabilitas struktural, jika tidak, daya dukung dapat gagal karena deformasi atau ketidakstabilan yang berlebihan.
Susunan tulang rusuk yang masuk akal: Tulang rusuk (seperti tulang rusuk berbentuk U dan L) dipasang pada permukaan komponen berdinding tipis untuk meningkatkan kekakuan lokal dengan mengubah momen inersia bagian tersebut. Misalnya, cangkang pelat tipis pada peralatan mudah berubah bentuk jika terkena beban yang seragam. Setelah menambahkan tulangan memanjang dan melintang sepanjang arah gaya, kekakuan dapat ditingkatkan lebih dari 50% ketika konsumsi material meningkat sebesar 5%.
Verifikasi dan penyesuaian stabilitas: Untuk batang ramping, komponen berdinding tipis, dan komponen lain yang rentan terhadap ketidakstabilan, stabilitasnya perlu diverifikasi dengan rumus Euler. Jika perlu, penyangga lateral ditambahkan atau bentuk penampang disesuaikan (seperti mengubah bagian persegi panjang menjadi bagian berbentuk I) untuk meningkatkan beban ketidakstabilan kritis tanpa menambah beban terlalu banyak.
Penerapan pramuat yang wajar: Untuk komponen penahan beban yang disambung dengan baut, pramuat yang sesuai diterapkan untuk membuat konektor terpasang erat, mengurangi deformasi relatif selama bekerja, dan meningkatkan kekakuan keseluruhan. Misalnya, baut sambungan antara dudukan bantalan dan dasar peralatan dapat meningkatkan kekakuan permukaan sambungan sebesar 20%~30% setelah menerapkan beban awal.
5. Kombinasi simulasi dan eksperimen: Gunakan data untuk "mengawal" efek pengoptimalan
Optimalisasi struktural tidak bisa hanya mengandalkan pengalaman, namun perlu diverifikasi melalui analisis simulasi dan pengujian fisik untuk memastikan keandalan skema desain.
Analisis simulasi elemen hingga: Pada tahap desain, ANSYS, ABAQUS, dan perangkat lunak lainnya digunakan untuk membuat model tiga dimensi untuk mensimulasikan distribusi tegangan, deformasi, dan umur kelelahan pada beban dan kondisi kerja yang berbeda. Parameter struktural (seperti ketebalan dinding, posisi pelat rusuk, dan ukuran penampang) disesuaikan melalui beberapa iterasi hingga titik keseimbangan antara "ringan" dan "kekuatan tinggi" ditemukan. Misalnya, lengan putar robot las telah mengurangi bobotnya sebesar 25% dan tegangan maksimumnya sebesar 10% setelah 5 putaran pengoptimalan simulasi, yang sepenuhnya memenuhi persyaratan penggunaan.
Verifikasi uji fisik: Uji beban statis, uji beban dinamis, dan uji kelelahan dilakukan pada prototipe yang dioptimalkan untuk memverifikasi kapasitas dan daya tahan beban sebenarnya. Misalnya, balok penahan beban yang dioptimalkan dibebani dan diuji oleh mesin uji hidraulik, dan beban leleh serta beban batasnya dicatat untuk memastikan bahwa balok tersebut tidak lebih rendah dari standar desain; beban dinamis selama pengoperasian peralatan disimulasikan dengan uji tabel getaran untuk memeriksa apakah struktur beresonansi atau berubah bentuk secara berlebihan.
Mekanisme perbaikan berulang: Umpan balik data uji ke model simulasi, modifikasi parameter (seperti sifat material, kondisi batas), dan optimalisasi desain lebih lanjut. Misalnya, jika deformasi aktual suatu komponen ternyata lebih besar dari hasil simulasi selama pengujian, maka perlu dilakukan pengecekan ulang apakah batasan model sesuai dengan keadaan sebenarnya dan menyesuaikan desain struktur.
6. Kolaborasi antara proses dan desain: Membuat “pendaratan” desain lebih efisien
Optimalisasi struktural perlu mempertimbangkan kelayakan proses manufaktur, jika tidak, desain terbaik pun akan sulit dicapai. Produsen perlu menggabungkan kemampuan peralatan dan karakteristik proses mereka sendiri untuk memasukkan persyaratan proses dalam tahap desain.

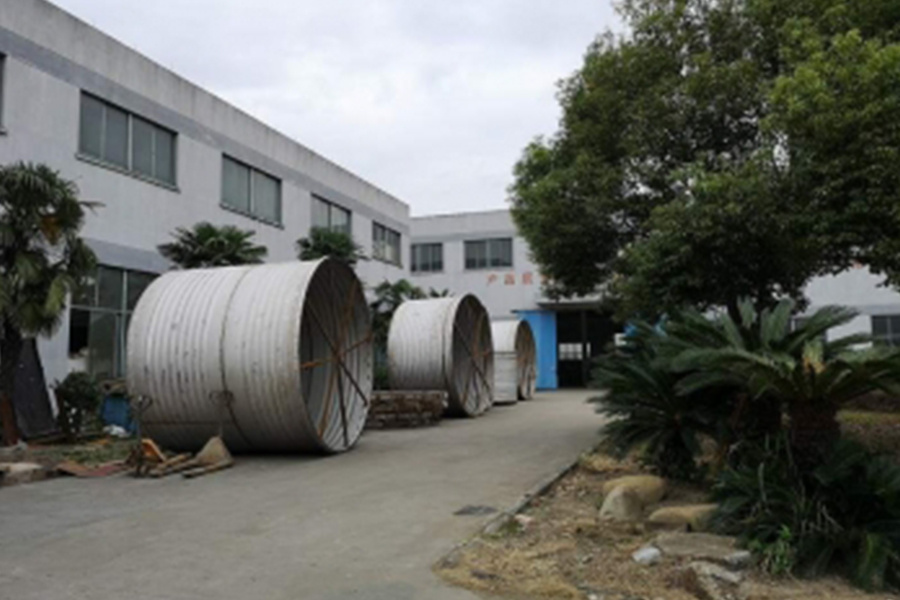

Misalnya, Jiaxing Dingshi Machinery Manufacturing Co., Ltd dapat mendukung pemrosesan dan pembuatan struktur kompleks dengan peralatan canggih seperti ruang produksi dalam ruangan seluas 15.000 meter persegi, pusat pemrosesan gantri besar 6 meter × 3,5 meter, dan mesin pemotong lembaran laser 30 kW. 20 desainer teknis profesionalnya memiliki kemampuan konversi desain gambar yang kuat, dan dapat secara akurat mengubah desain struktural yang dioptimalkan menjadi gambar proses yang dapat diproduksi, memastikan bahwa optimalisasi topologi, pemilihan material, dan solusi lainnya diterapkan dalam produksi aktual - seperti menggunakan mesin pembengkokan seberat 600 ton untuk mencapai pencetakan terintegrasi pada komponen besar berdinding tipis dan mengurangi penyambungan; melalui 50 peralatan las dari berbagai jenis dan keterampilan luar biasa dari 60 tukang las bersertifikat, kekuatan dan presisi pengelasan kompleks terjamin, memberikan dukungan proses yang andal untuk optimalisasi struktural.
